在工業自動化領域，液位監測是至關重要的環節。而側裝式磁浮子液位計（又稱磁翻板液位計），憑借其獨特的磁耦合與浮力原理，成為了實現精準液位測量的利器。本文將深入剖析這一技術，帶您了解其工作原理、核心功能以及應用場景。

一、工作原理：磁耦合與浮力的協同作用

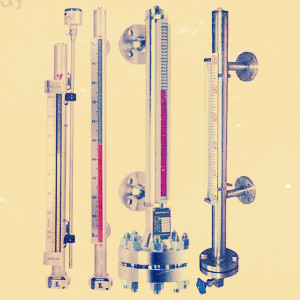

側裝式磁浮子液位計通過法蘭與被測容器連接，形成連通器結構，確保液位計主體管內液面與容器內液面高度一致。磁性浮子隨液位升降而浮動，其運動軌跡直接反映容器內液位變化。當介質液位上升時，浮子因浮力作用向上移動；液位下降時，浮子隨介質回落。

二、核心功能：精準測量與多場景適配

高精度就地顯示：磁浮子液位計通過機械式翻柱翻轉實現液位指示，精度可達±10mm，且無需外部電源，適用于易燃易爆等危險環境。

遠傳與控制功能擴展：液位變送器將液位信號轉換為4-20mA電流輸出，兼容DCS、PLC等控制系統；液位報警開關可設定液位上下限，觸發報警或聯鎖控制；界面測量可同時測量?jī)煞N介質的分界面。

三、典型應用場景與優勢

高溫高壓環境：某電力鍋爐采用側裝式磁浮子液位計，工作溫度達300℃，壓力4.0MPa，確保設備穩定性。

易燃易爆場所：煉油廠儲罐區使用本安防爆型磁翻板液位計，避免電火花引發爆炸風險。

強腐蝕介質：某化工企業選用ABS材質磁翻柱液位計測量鹽酸儲罐液位，延長設備使用壽命。

四、維護與故障排除

常見故障處理：顯示不準、信號波動、翻柱不翻轉等。

標定方法：通過變送器按鈕或LCD菜單進入標定模式，設定4mA（0%液位）與20mA（100%液位）輸出點。

結語

側裝式磁浮子液位計以磁耦合技術為核心，結合浮力原理與模塊化設計，實現了高精度、高可靠性與多功能擴展。其就地顯示與遠傳控制的雙重能力，使其成為工業過程控制中重要的液位監測工具。隨著材料科學與自動化技術的發展，該設備將在更嚴苛的工況下發揮關鍵作用。

以上就是基于磁耦合與浮力原理的精準液位測量技術文章的全部?jī)?nèi)容
